Opto Edu A63.7016 เบนซ์ท็อป วอล์ฟแมน ไฟแลนท์สแกนอิเล็กตรอนไมโครสโกป SE+BSE+EDS 100000x
-
เน้น
สายใยวอล์ฟกรัมต์บนเบนจ์
,มิกรอเล็กตรอนสแกนด้วย EDS
,มิกรอคอรอน มิกรอคอรอนขนาดใหญ่ 100000x
-
ปณิธาน130eV
-
แรงดันเร่งความเร็ว5 กิโลโวลต์, 10 กิโลโวลต์, 15 กิโลโวลต์
-
เวทีตัวอย่างการเคลื่อนไหว 3 มิติX:±25มม. Y:±25มม. Z:30มม
-
ตัวอย่างขนาดสูงสุด"90 มม.(เส้นผ่านศูนย์กลาง) 40 มม.(ความหนา)"
-
ปืนอิเล็คตรอนไส้หลอดทังสเตนแบบมีศูนย์กลางไว้ล่วงหน้า
-
สัญญาณภาพอิเล็กตรอนแบบกระจัดกระจาย
-
สถานที่กำเนิดจีน
-
ชื่อแบรนด์CNOEC, OPTO-EDU
-
ได้รับการรับรองCE, Rohs
-
หมายเลขรุ่นA63.7016
-
เอกสาร
-
จำนวนสั่งซื้อขั้นต่ำ1 ชิ้น
-
ราคาFOB $1~1000, Depend on Order Quantity
-
รายละเอียดการบรรจุกล่องบรรจุสำหรับการขนส่งส่งออก
-
เวลาการส่งมอบ5 ~ 20 วัน
-
เงื่อนไขการชำระเงินT/T, West Union, Paypal
-
สามารถในการผลิต5,000 ชิ้น / เดือน

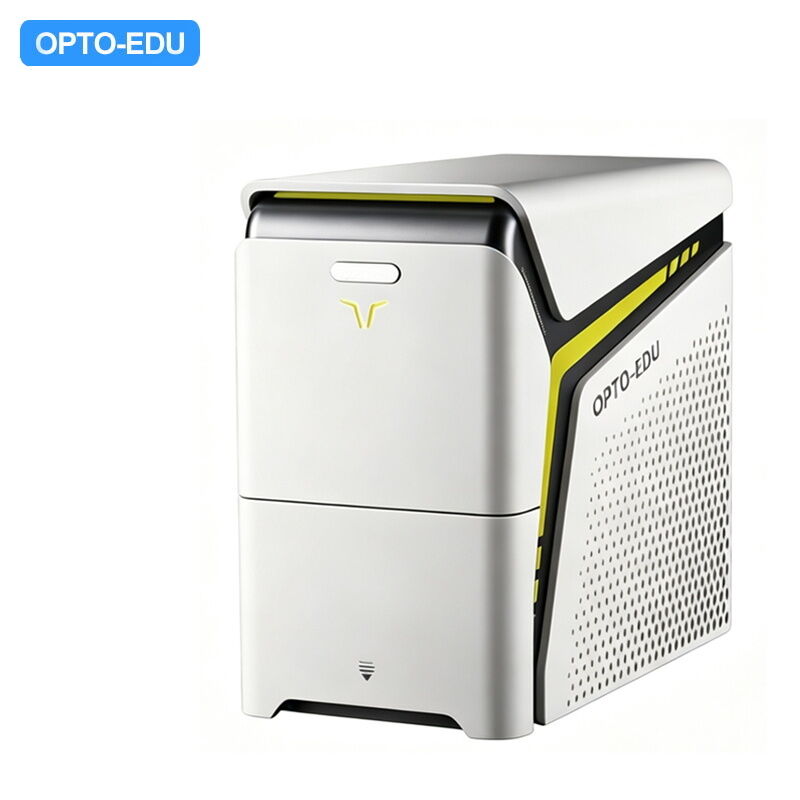

Opto Edu A63.7016 เบนซ์ท็อป วอล์ฟแมน ไฟแลนท์สแกนอิเล็กตรอนไมโครสโกป SE+BSE+EDS 100000x
Opto Edu A63.7016 กล้องจุลทรรศน์อิเล็กตรอนแบบสแกนเส้นใยทังสเตนแบบตั้งโต๊ะ
SE+BSE+EDS กำลังขยาย 100,000 เท่า
ประสิทธิภาพการวิเคราะห์ขั้นสูง
A63.7016 SuperSEM ฉีกกฎเดิมๆ ด้วยการวิเคราะห์องค์ประกอบ EDS แบบเรียลไทม์ โดยผสมผสานเทคโนโลยี SEM และ EDS ในระบบออพติคอลอิเล็กตรอนขั้นสูง ด้วยประสิทธิภาพการวิเคราะห์ที่ยอดเยี่ยม การสร้างภาพสีหลอกที่กระจายพลังงานแบบเรียลไทม์ และการทำงานที่ใช้งานง่าย ทำให้สามารถวิเคราะห์ทั้งโครงสร้างพื้นผิวและองค์ประกอบทางเคมีของตัวอย่างในเชิงลึกได้
A63.7016 คุณสมบัติหลักของ SuperSEM
- แสดงสเปกตรัมรังสีเอกซ์แบบเรียลไทม์เสมอ
- Real-time Energy Dispersive Spectroscopy (EDS) ภาพสีหลอก
- เน้นองค์ประกอบที่น่าสนใจในระหว่างการวิเคราะห์
ภาพรวมเทคโนโลยี
กล้องจุลทรรศน์อิเล็กตรอนแบบส่องกราดใช้ลำแสงอิเล็กตรอนเป็นแหล่งส่องสว่าง โดยฉายรังสีตัวอย่างด้วยลำแสงอิเล็กตรอนละเอียดที่โฟกัสในลักษณะการสแกนแรสเตอร์ สิ่งนี้จะสร้างข้อมูลต่างๆ ที่เกี่ยวข้องกับคุณสมบัติของตัวอย่าง ซึ่งรวบรวมและประมวลผลเพื่อให้ได้ภาพขยายของสัณฐานวิทยาด้วยกล้องจุลทรรศน์ เมื่อเปรียบเทียบกับกล้องจุลทรรศน์แบบใช้แสงหรือแบบส่องผ่าน มีความละเอียดสูง ระยะชัดลึกที่กว้าง และความสามารถในการสร้างภาพสามมิติ
ข้อดีด้านประสิทธิภาพ
- ความเร็วในการสแกนที่รวดเร็ว:แบนด์วิธการรับสัญญาณสูงสุด 10M โหมดวิดีโอช่วยให้สังเกตตัวอย่างได้แบบเรียลไทม์โดยไม่มีภาพซ้อนหรือภาพซ้อน ทำให้มั่นใจได้ว่าจะไม่พลาดรายละเอียดใดๆ
- การออกแบบที่กะทัดรัด:อุปกรณ์ที่มีประสิทธิภาพเชิงโครงสร้างไม่จำเป็นต้องมีห้องอุปกรณ์พิเศษหรือโต๊ะแยกการสั่นสะเทือนเพิ่มเติม Plug-and-play พร้อมแหล่งจ่ายไฟหลักมาตรฐาน เหมาะสำหรับพื้นที่ห้องปฏิบัติการที่จำกัด
- เทคนิคการระบายสีขั้นสูง:การระบายสีภาพ SEM จะเน้นรายละเอียดตัวอย่างด้วยสายตา ปรับปรุงการจดจำคุณสมบัติ และอำนวยความสะดวกในการวิเคราะห์ การแยกสีสามารถเปิดเผยองค์ประกอบของวัสดุ ปรับปรุงผลการวิจัย
- การเปรียบเทียบสเปกตรัมแบบเรียลไทม์:ผลลัพธ์เชิงปริมาณจะแสดงแบบเรียลไทม์โดยไม่ต้องรวบรวมให้เสร็จสิ้น ทำให้สามารถเปรียบเทียบกับสเปกตรัมก่อนหน้าในระหว่างกระบวนการรวบรวมได้
- การวิเคราะห์สเปกตรัมพลังงานที่มองเห็นได้:เลือกช่วงการวิเคราะห์สำหรับจุด เส้น หรือพื้นผิวได้อย่างอิสระ อัลกอริธึมการแสดงภาพที่ยอดเยี่ยมช่วยให้สามารถแยกพีคสเปกตรัมใกล้เคียงได้อย่างแม่นยำ และแสดงการกระจายเชิงพื้นที่ขององค์ประกอบเพื่อศึกษาคุณลักษณะของวัสดุ
ข้อมูลจำเพาะทางเทคนิค
| ข้อมูลจำเพาะ | A63.7016 | A63.7016-X | A63.7016-วี | A63.7016-แอล |
|---|---|---|---|---|
| ปณิธาน | 130eV | 130eV | 130eV | 130eV |
| แรงดันไฟฟ้าเร่งความเร็ว | 5 กิโลโวลต์, 10 กิโลโวลต์, 15 กิโลโวลต์ | 5 กิโลโวลต์, 10 กิโลโวลต์, 15 กิโลโวลต์ | 5 กิโลโวลต์, 20 กิโลโวลต์, 25 กิโลโวลต์, 30 กิโลโวลต์ | 5 กิโลโวลต์, 10 กิโลโวลต์, 15 กิโลโวลต์, 20 กิโลโวลต์, 25 กิโลโวลต์, 30 กิโลโวลต์ |
| เวทีตัวอย่างการเคลื่อนไหว 3 มิติ | X:±25มม. Y:±25มม. Z:30มม | X:±25มม. Y:±25มม. Z:30มม | X:±25มม. Y:±25มม. Z:30มม | X:±50มม. Y:±50มม. Z:60มม |
| ตัวอย่างขนาดสูงสุด | 90 มม. (เส้นผ่านศูนย์กลาง) 40 มม. (ความหนา) | 90 มม. (เส้นผ่านศูนย์กลาง) 40 มม. (ความหนา) | 90 มม. (เส้นผ่านศูนย์กลาง) 40 มม. (ความหนา) | 200 มม. (เส้นผ่านศูนย์กลาง) 60 มม. (ความหนา) |
| ทวีคูณพลัง | ×10 ~ ×100,000 (กำลังขยายภาพถ่าย) ×25 ~ ×250,000 (ตัวคูณการแสดงผล) | |||
| ปืนอิเล็กตรอน | ไส้หลอดทังสเตนแบบมีศูนย์กลางไว้ล่วงหน้า | |||
| เครื่องตรวจจับ | BSE: เครื่องตรวจจับ BSE 4 ส่วนความไวสูง | BSE: เครื่องตรวจจับ BSE 4 ส่วนความไวสูง SE: เครื่องตรวจจับอิเล็กตรอนรอง EDS: การถ่ายภาพสีหลอกสเปกตรัมพลังงานแบบเรียลไทม์ |
||
| พารามิเตอร์ EDS | / | ประเภทเครื่องตรวจจับ: เครื่องตรวจจับดริฟท์ซิลิคอน พื้นที่การตรวจจับ: 30 มม.² ความละเอียด: 130eV ช่วงการวิเคราะห์องค์ประกอบ: B-Cf |
||
| สัญญาณภาพ | อิเล็กตรอนแบบกระจัดกระจาย | อิเล็กตรอนแบบกระจายกลับ, เครื่องตรวจจับสเปกตรัมพลังงานแบบเรียลไทม์ที่พัฒนาขึ้นเอง, อิเล็กตรอนทุติยภูมิ, ผสม (อิเล็กตรอนแบบกระจายกลับ + อิเล็กตรอนทุติยภูมิ + การถ่ายภาพสีหลอกสเปกตรัมพลังงานแบบเรียลไทม์) | ||
| โหมดสุญญากาศ | มาตรฐาน การลดการชาร์จ | |||
| คอนดักเตอร์ | BSE, มาตรฐาน, การลดค่าธรรมเนียม | |||
| ขนาด(กว้าง×ยาว×สูง) | 292 มม.×570 มม.×515 มม | 292 มม.×570 มม.×515 มม | 292 มม.×570 มม.×515 มม | 292 มม.×570 มม.×515 มม |
| น้ำหนัก | 55กก | 56กก | 57กก | 66กก |
การใช้งาน
A63.7016 SuperSEM มาพร้อมกับแรงดันไฟฟ้าเร่งความเร็วสูง ความสามารถในการสังเกตแบบหลายมุม และรองรับซอฟต์แวร์การวิเคราะห์ข้อมูลที่เปิดใช้งานการโฟกัสอัตโนมัติ การสแกนอย่างรวดเร็ว และการสังเกตการกระจายองค์ประกอบตัวอย่างแบบเรียลไทม์ในโหมดวิดีโอ ช่วยให้มั่นใจได้ถึงการได้มาและการวิเคราะห์ภาพที่แม่นยำและมีประสิทธิภาพสำหรับวัสดุต่างๆ รวมถึงโลหะ เซรามิก แบตเตอรี่ สารเคลือบ ซีเมนต์ และสสารอ่อน ทำให้เป็นเครื่องมือที่ทรงพลังสำหรับการวิจัยทางวิทยาศาสตร์และการทดสอบทางอุตสาหกรรม
