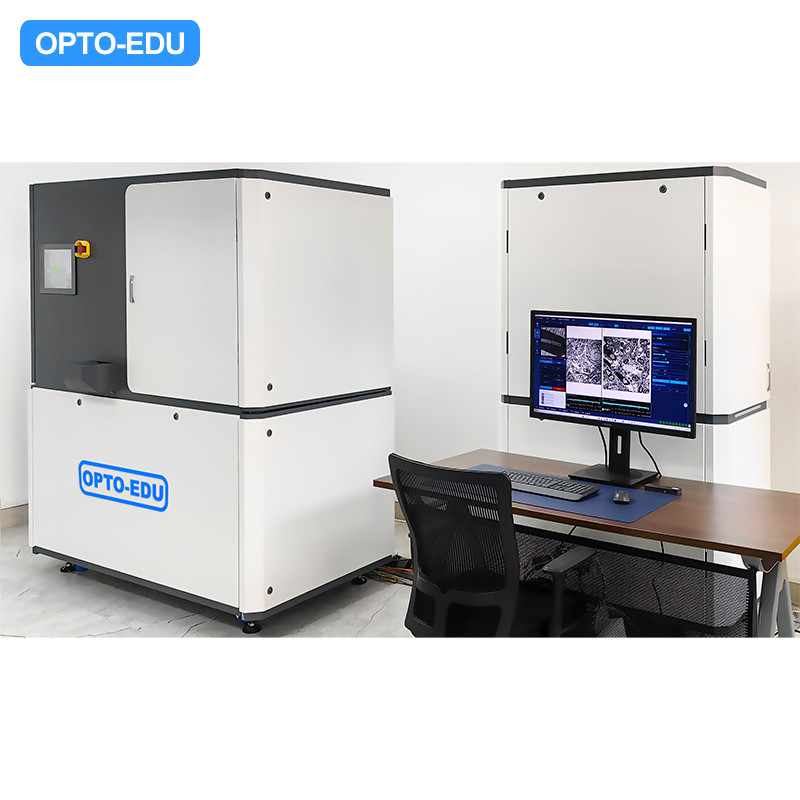

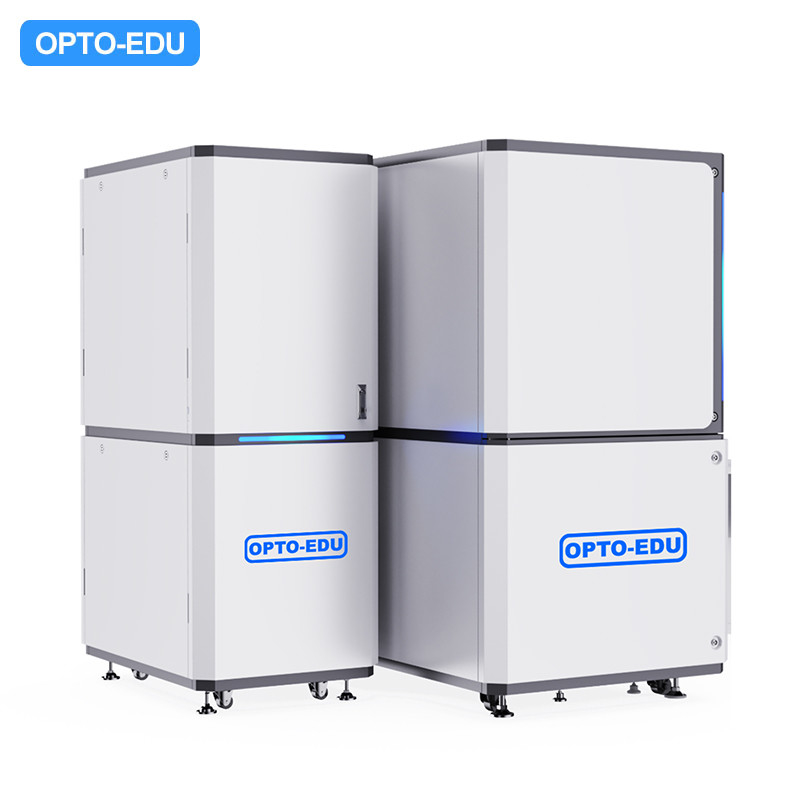

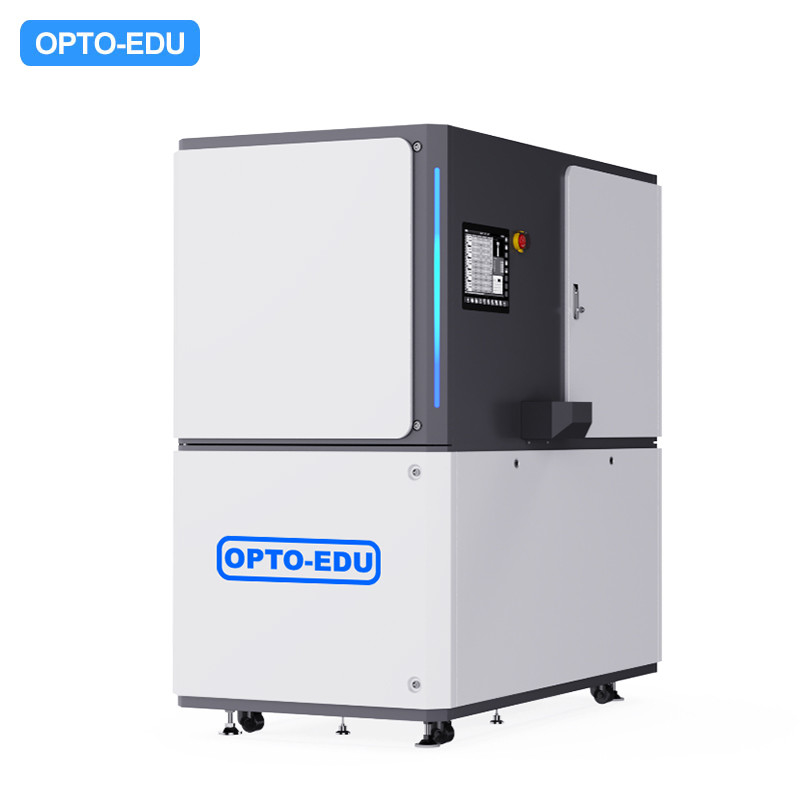

OPTO-EDU A63.7230 Scanning Transmission Electron Microscope STEM 50KV 800000x

OPTO-EDU A63.7230 ไมโครสโกปอิเล็กตรอนสแกนส่ง STEM 50KV 800000x

Imaging Mode

BF/DF (Bright Field/Dark Field)
STEM Mode Landing Voltage

50KV
Detector Type

Semiconductor Direct Detector
Electron Gun

Schottky Type Thermal Field Emission
Electron Beam Current

50pA to 100nA
Sample Stage

X=±4mm, Y=±4mm, Positioning Accuracy 1um
Place of Origin

China
ชื่อแบรนด์

CNOEC, OPTO-EDU
ได้รับการรับรอง

CE, Rohs
Model Number

A63.7230
เอกสาร

ใบแสดงผลิตภัณฑ์
Minimum Order Quantity

1 pc
ราคา

FOB $1~1000, Depend on Order Quantity
Packaging Details

Carton Packing, For Export Transportation
Delivery Time

5~20 Days
Payment Terms

T/T, West Union, Paypal
Supply Ability

5000 pcs/ Month

OPTO-EDU A63.7230 ไมโครสโกปอิเล็กตรอนสแกนส่ง STEM 50KV 800000x

button button

รับราคา ติดต่อตอนนี้

1x-500x Optical, 500x-800000x STEM, ความละเอียดสูง 1.0nm@50kV, รองรับ BF/DF
การออกแบบใหม่ใหม่ ระบบการบรรจุตัวอย่าง 5 ตัว, การตั้งตัวอย่างเดียว ใช้กับตัวอย่างทุกตัวอย่างง่าย
การรับภาพความเร็วสูงสุด 100MB/s, Single 24k x 24k Image Capturer ใน 6.5s
Scan & Stitch Full FOV Large Image การทํางานอิสระของสนามขนาดใหญ่และการถ่ายภาพความละเอียดสูง
โปรแกรมวิเคราะห์ภาพจุลินทรีย์ AI รองรับ FOV Ultra Large 100um @ 25nm, การรับรู้และวัดประสิทธิภาพสูง

ระบบการวิเคราะห์ภาพจุลินทรีย์แบบอัตโนมัติอย่างรวดเร็ว

A63.7230 เป็นกล้องจุลินทรีย์อิเล็กตรอนสแกนส่งสัญญาณ (STEM) ที่รวดเร็ว มีความฉลาด และอัตโนมัติเต็มที่ พร้อมกับสิทธิทรัพย์สินทางปัญญาที่อิสระอย่างสมบูรณ์แบบในระดับ 50KVมันตอบสนองความต้องการในการใช้งานในสาขาต่างๆ เช่น การสังเกตรูปร่างของไวรัส, การทดสอบความปลอดภัยของธนาคารเซลล์วัคซีน, การวิจัยและการผลิตวัคซีน, การวิจัยส่วนเนื้อเยื่อทางโรคทางคลินิก, และการวิจัยทางชีววิทยาเกี่ยวกับสมอง

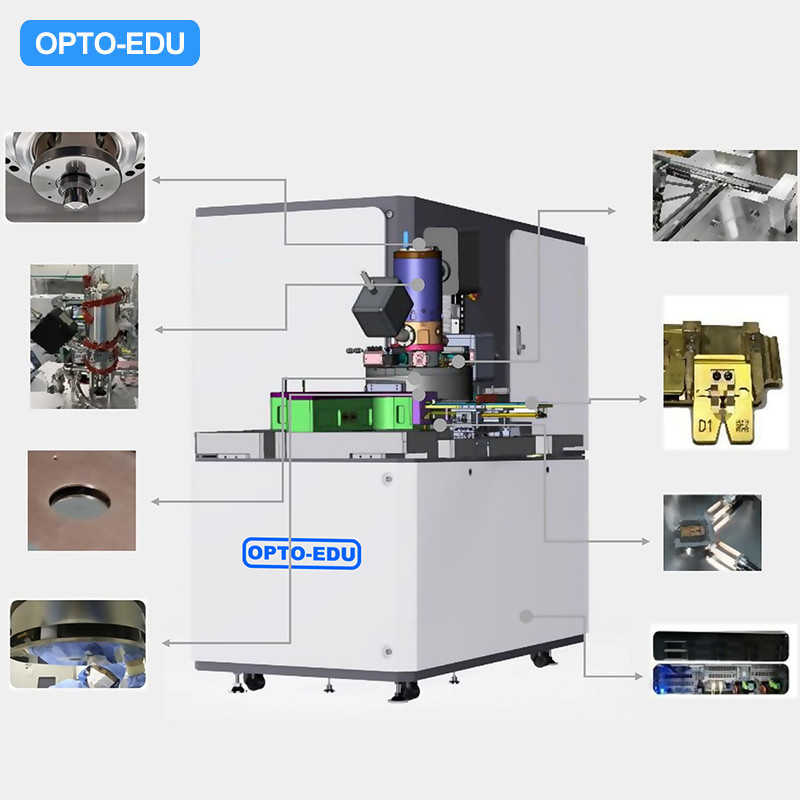

A63.7230 เทคโนโลยีหลัก

รางวัลระบบอิเล็กตรอนออปติกความละเอียดสูง ความสว่างสูง

การถ่ายภาพความเร็วสูงสุด 100M/s ในระดับ 50KV ระบบมีความสามารถในการวิเคราะห์ระดับวิดีโอ (25fps@2k*2k)ทําให้สามารถเก็บข้อมูลได้โดยอัตโนมัติโดยไม่พลาด โดยยังคงมีความละเอียดสูง.

รางวัลเครื่องตรวจจับอิเล็กตรอนตรงความรู้สึกสูง

เครื่องตรวจจับทั้งหมดของ A63.7230 ใช้ เครื่องตรวจจับอิเล็กตรอนตรงที่ออกแบบเป็นอิสระ ซึ่งแปลงอิเล็กตรอนโดยตรงเป็นสัญญาณไฟฟ้าประสบประสิทธิภาพการตรวจจับมากกว่า 80% และสัดส่วนสัญญาณต่อเสียง (SNR) ที่สูงกว่า.

รางวัลการ เปลี่ยน ระหว่าง การ ถ่าย ภาพ ที่ มี สถานที่ ใหญ่ กับ การ ถ่าย ภาพ ที่ มี ความ ยืดหยุ่น มาก

การออกแบบอิเล็กตรอนออฟติกส์ที่นวัตกรรม ทําให้การถ่ายภาพสนามขนาดใหญ่ และการถ่ายภาพความละเอียดสูงทํางานอย่างอิสระ ทําให้การสลับที่รวดเร็ว การระบุและตั้งตําแหน่งอนุภาคที่แม่นยําและการถ่ายภาพความละเอียดสูงอย่างรวดเร็ว.

รางวัลระบบเคลื่อนไหวกลไกความเร็วสูงและความมั่นคงสูง

ใช้พลาตฟอร์มเคลื่อนไหวที่ไม่มีการสั่นสะเทือน X=±4mm, Y=±4mm ความแม่นยําการตั้งตําแหน่ง 1um

A63.7230 ไมโครสโกปอิเล็กตรอนสแกนการส่ง (STEM)
การแก้ไข	1.0nm@50kV
(1nA กระแสไฟฟ้า, ในสภาพที่ดีที่สุด)	1.0nm@50kV
โหมดการถ่ายภาพ	BF/DF (สนามสว่าง/สนามมืด)
สถานที่ STEM	50KV
ประเภทของตัวตรวจจับ	เครื่องตรวจจับตรงครึ่งตัวนํา
การขยายขนาด	1X-500X (การถ่ายภาพทางแสงขนาดเลิศ)
การขยายขนาด	500X - 800,000X (ภาพ STEM)
ปืนอิเล็กตรอน	การปล่อยสนามความร้อนชนิด Schottky
กระแสกระแสอิเล็กตรอน	50pA ถึง 100nA
ระยะตัวอย่าง	X=±4mm, Y=±4mm ความแม่นยําในการตั้งตําแหน่ง 1m
การถ่ายภาพ	สามารถถ่ายภาพพื้นที่ 1x1mm2 ในพิกเซล 4nm ภายใน 0.5 ชั่วโมง
การเก็บภาพความเร็วสูงสุด	100MB/s รูปภาพ 24k x 24k ใช้เวลาเพียง 6.5 วินาที
วิธีการซื้อ	STEM การประกอบสนามสว่าง (BF) หรือสนามมืด (DF)
โปรแกรมควบคุมกล้องจุลินทรีย์อิเล็กตรอนความแรงสูง	อุปกรณ์พร้อมกับการปรับปรุงภาพอัตโนมัติ, การติดตามการโฟกัสที่ฉลาด, การนําทางทางออนไลน์แบบปานโราม่า และฟังก์ชันการจับภาพขนาดใหญ่โดยอัตโนมัติ
การ เปลี่ยน ระหว่าง การ ถ่าย ภาพ ที่ มี สถานที่ ใหญ่ กับ การ ถ่าย ภาพ ที่ มี ความ ยืดหยุ่น มาก	การออกแบบอิเล็กตรอนออฟติกส์ที่นวัตกรรม การทํางานอิสระของการถ่ายภาพสนามขนาดใหญ่ และการถ่ายภาพความละเอียดสูง การสลับเร็ว การระบุและตั้งตําแหน่งอนุภาคที่แม่นยําการถ่ายภาพความละเอียดสูงอย่างรวดเร็ว
โปรแกรมการประมวลผลภาพ AI Server	การถ่ายภาพสนามขนาดใหญ่มาก 100um @ 25nm การจําแนกและวัดประสิทธิภาพสูงของ AI Server
ความสามารถในการตรวจจับปริมาณอนุภาคที่มีความสามารถสูง	ระบบบรรจุตัวอย่างใหม่และระบบจัดการตัวอย่างอัตโนมัติ เพื่อรับรองการตรวจหาปริมาณ

▶ระบบแสงที่ออกแบบมาเพื่อการตรวจจับอนุภาคเล็กขนาดเล็กแบบอัตโนมัติ

มิกรอสโกปอิเล็กตรอนการส่งแบบดั้งเดิมมีสนามมองที่เล็ก ซึ่งไม่สามารถตอบสนองความต้องการในการตรวจจับและระบุตัวของจํานวนมากของอนุภาคนาโน7230 ถูกออกแบบขึ้นอยู่กับแนวคิดของอุปกรณ์ตรวจจับรังอิเล็กตรอนระดับอุตสาหกรรม, การบรรลุความสามารถในการตรวจหาอนุภาคนาโนที่ผ่านสูง

A63.7230 สามารถสร้างภาพได้อย่างรวดเร็ว ผ่านการออกแบบที่นวัตกรรม เช่น เทคโนโลยีการถ่ายภาพที่รวดเร็ว ระดับตัวอย่างที่ไม่สั่นสะเทือน ระบบอิเล็กตรอนออปติกความเร็วสูง และเทคโนโลยี AIด้วยความเร็วในการถ่ายภาพถึงหลายสิบเท่าของกล้องจุลินทรีย์อิเล็กตรอนแบบดั้งเดิม.

▶การออกแบบแบบอัตโนมัติเต็ม

กิจกรรมชุดหนึ่ง เช่น การตรวจสอบการเปิดไฟ การตั้งตําแหน่งการนําทาง การตั้งกลางด้วยการคลิกเดียว การปรับโฟกัส และการแก้ไขการสลับ เป็นระบบอัตโนมัติระบบติดตามการโฟกัสในเวลาจริง ประกอบด้วยฮาร์ดแวร์และซอฟต์แวร์การใช้การบิดเบี้ยวอิเล็กทรอนิกส์ที่แม่นยําเพื่อบรรลุตําแหน่งที่แม่นยําของภาพตัวอย่าง ส่งผลให้เกิดผลลัพธ์ที่ซ้ําได้สูงมันไม่เพียงแค่กําจัดความต้องการในการพยายามอย่างมากในการปรับและหาตําแหน่งตัวอย่าง แต่ยังใช้ AI Intelligence สําหรับการตรวจจับอัตโนมัติ, ในที่สุดการบรรลุการทํางานต่อเนื่องโดยไม่ต้องดูแล

▶ฟังก์ชันโปรแกรมที่สามารถปรับปรุงได้สําหรับคลิกที่แตกต่างกัน

การใช้ปัญญาประดิษฐ์ที่ทันสมัย อัลกอริทึม AI เป็นต้น เพื่อช่วยบุคลากรทดลองในการวิเคราะห์จากการเตรียมตัวอย่างด้านหน้า ไปยังการถ่ายภาพแบบอัตโนมัติแบบตัดเต็ม และการเย็บด้วยกล้องจุลินทรีย์อิเล็กตรอน, สร้างแผนที่ความละเอียดสูง, และจากนั้นในการประมวลผลข้อมูลด้านหลัง. การวิเคราะห์ที่ฉลาด AI สามารถใช้ในการตรวจหาและจัดหมวดอนุภาคโดยอัตโนมัติ,การให้บริการผู้ใช้บริการด้วยการแก้ไขอย่างครบถ้วน.
