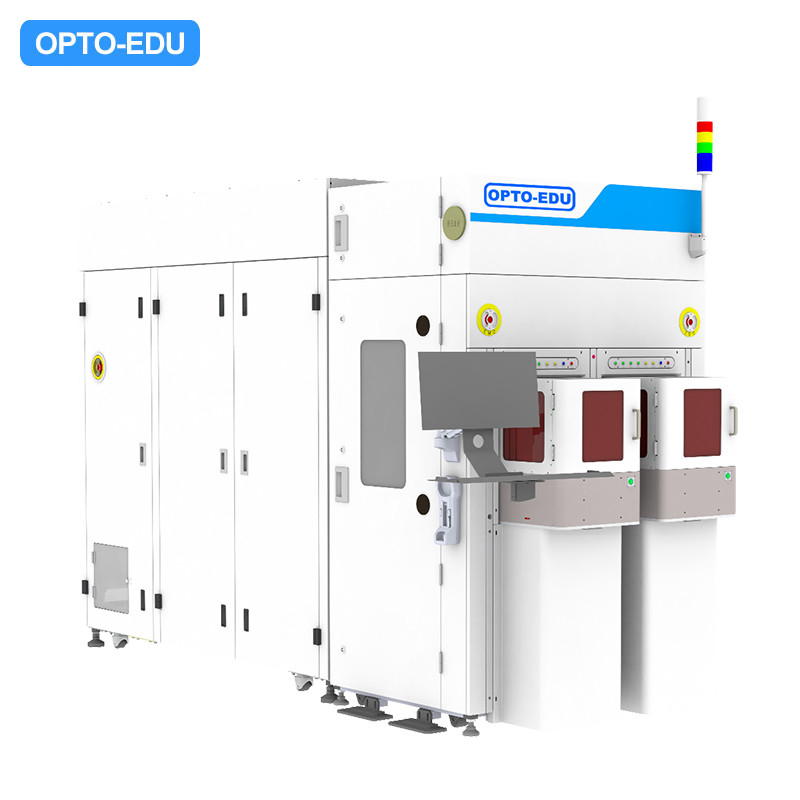

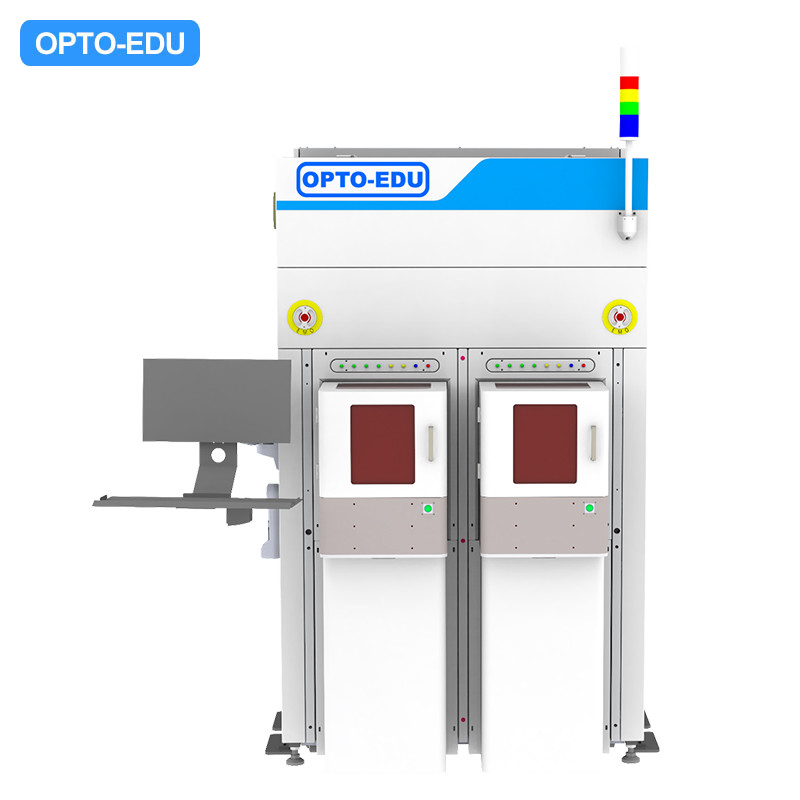

OPTO-EDU A63.7190 300000x Critical Dimension Scanning Electron Microscope

OPTO-EDU A63.7190 300000x ไมโครสโคปอิเล็กตรอนสแกนมิติสําคัญ

ผลิตภัณฑ์ - กล้องจุลทรรศน์สแกน
  • ขนาดเวเฟอร์
    A63.7190-68: 6/8 นิ้ว
  • การแก้ไข
    2.5nm (Acc=800V)
  • เร่งแรงดันไฟฟ้า
    0.5-1.6kV
  • ความซ้ํา
    แบบคงที่และไดนามิก± 1% หรือ 3nm (3 Sigma)
  • โพรบลำแสงปัจจุบัน
    3 ~ 30pa
  • ช่วงการวัด
    FOV 0.1 ~ 2.0μm
  • สถานที่กำเนิด
    จีน
  • ชื่อแบรนด์
    CNOEC, OPTO-EDU
  • ได้รับการรับรอง
    CE, Rohs
  • หมายเลขรุ่น
    A63.7190
  • เอกสาร
    ใบแสดงผลิตภัณฑ์
  • จำนวนสั่งซื้อขั้นต่ำ
    1 บาท
  • ราคา
    FOB $1~1000, Depend on Order Quantity
  • รายละเอียดการบรรจุ
    กล่องบรรจุสำหรับการขนส่งส่งออก
  • เวลาการส่งมอบ
    5 ~ 20 วัน
  • เงื่อนไขการชำระเงิน
    T / T, เวสต์ยูเนี่ยน, เพย์พาล
  • สามารถในการผลิต
    5,000 ชิ้น / เดือน

OPTO-EDU A63.7190 300000x ไมโครสโคปอิเล็กตรอนสแกนมิติสําคัญ

  • OPTO-EDU A63.7190 300000x Critical Dimension Scanning Electron Microscope
  • OPTO-EDU A63.7190 300000x Critical Dimension Scanning Electron Microscope
รับราคา ติดต่อตอนนี้
  • รองรับกับวอลเฟอร์ขนาด 6/8 นิ้ว ขนาดปรับขนาด 1000x-300000x
  • ความละเอียด 2.5nm (Acc=800V), ความกระชับกําลังเร่ง 500V-1600V
  • ความซ้ําซ้ํา สติกและไดนามิก ± 1% หรือ 3nm ((3 Sigma)
  • การออกแบบระบบการถ่ายทอดแผ่นวอล์ฟความเร็วสูง เหมาะสําหรับชิปครึ่งตัวรุ่นที่ 3
  • ระบบอิเล็กตรอนออปติกส์ที่ก้าวหน้า และการประมวลภาพ รวมถึงเครื่องทําความเย็น ปั๊มแห้ง
OPTO-EDU A63.7190 300000x ไมโครสโคปอิเล็กตรอนสแกนมิติสําคัญ 0

OPTO-EDU A63.7190 300000x ไมโครสโคปอิเล็กตรอนสแกนมิติสําคัญ 1

มิครอัตรอิเล็กตรอนสแกนมิติสําคัญ (CD-SEM) เป็น SEM ที่เชี่ยวชาญที่ใช้ในการวัดขนาดของลักษณะเล็ก ๆ น้อย ๆ บนแผ่นแผ่นครึ่งตัวนํา, หน้ากากถ่ายและวัสดุอื่น ๆการวัดเหล่านี้มีความสําคัญในการรับประกันความแม่นยําและความละเอียดของอุปกรณ์อิเล็กทรอนิกส์ที่ผลิต.



รางวัลรองรับกับวอลเฟอร์ขนาด 6/8 นิ้ว ขนาดปรับขนาด 1000x-300000x

รางวัลความละเอียด 2.5nm (Acc=800V), ความกระชับกําลังเร่ง 500V-1600V

รางวัลความซ้ําซ้ํา สติกและไดนามิก ± 1% หรือ 3nm ((3 Sigma)

รางวัลการออกแบบระบบการถ่ายทอดแผ่นวอล์ฟความเร็วสูง เหมาะสําหรับชิปครึ่งตัวรุ่นที่ 3

รางวัลระบบอิเล็กตรอนออปติกส์ที่ก้าวหน้า และการประมวลภาพ รวมถึงเครื่องทําความเย็น ปั๊มแห้ง


OPTO-EDU A63.7190 300000x ไมโครสโคปอิเล็กตรอนสแกนมิติสําคัญ 2

▶ลักษณะสําคัญ

CD-SEMs ใช้แสงอิเล็กตรอนพลังงานต่ํา และมีการปรับขนาดที่เพิ่มเติมเพื่อให้การวัดแม่นยําและซ้ําและมุมด้านข้างของรูปแบบ.


OPTO-EDU A63.7190 300000x ไมโครสโคปอิเล็กตรอนสแกนมิติสําคัญ 3

▶เป้าหมาย

CD-SEMs เป็นสิ่งจําเป็นสําหรับการวัดในอุตสาหกรรมครึ่งตัวนํา โดยช่วยในการวัดขนาดสําคัญ (CDs) ของรูปแบบที่เกิดขึ้นระหว่างกระบวนการฉลากและฉลากCDs หมายถึงขนาดลักษณะที่เล็กที่สุดที่สามารถผลิตและวัดได้อย่างน่าเชื่อถือบนแผ่น.

OPTO-EDU A63.7190 300000x ไมโครสโคปอิเล็กตรอนสแกนมิติสําคัญ 4

▶การใช้งาน

อุปกรณ์เหล่านี้ถูกใช้ในสายการผลิตของอุปกรณ์อิเล็กทรอนิกส์ เพื่อให้แน่ใจถึงความแม่นยําของมิติของชั้นต่างๆ และลักษณะต่างๆ ที่ประกอบชิปพวกเขายังมีบทบาทสําคัญในการพัฒนาและควบคุมกระบวนการช่วยระบุและแก้ไขปัญหาใด ๆ ที่อาจเกิดขึ้นระหว่างกระบวนการผลิต



▶ความสําคัญ

ถ้าไม่มี CD-SEMs เครื่องมืออิเล็กทรอนิกส์ที่ทันสมัยจะพยายามที่จะบรรลุระดับความแม่นยําและการทํางานที่สูงที่ต้องการโดยอุตสาหกรรมพวกเขาจําเป็นในการรับประกันความน่าเชื่อถือและการทํางานของอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัย.

OPTO-EDU A63.7190 300000x ไมโครสโคปอิเล็กตรอนสแกนมิติสําคัญ 5

▶การ เปลี่ยน เทคโนโลยี

ในขณะที่เทคนิคการฉลากลวดลายพัฒนา และขนาดของลักษณะยังคงลดลง CD-SEM กําลังพัฒนาต่อเนื่องเพื่อตอบสนองความต้องการของอุตสาหกรรมเทคโนโลยีใหม่และความก้าวหน้าใน CD-SEM กําลังถูกพัฒนาเพื่อตอบโจทย์ของการวัดรูปแบบที่ซับซ้อนมากขึ้น

OPTO-EDU A63.7190 300000x ไมโครสโคปอิเล็กตรอนสแกนมิติสําคัญ 6

OPTO-EDU A63.7190 300000x ไมโครสโคปอิเล็กตรอนสแกนมิติสําคัญ 7

OPTO-EDU A63.7190 300000x ไมโครสโคปอิเล็กตรอนสแกนมิติสําคัญ 8

OPTO-EDU A63.7190 300000x ไมโครสโคปอิเล็กตรอนสแกนมิติสําคัญ 9

OPTO-EDU A63.7190 300000x ไมโครสโคปอิเล็กตรอนสแกนมิติสําคัญ 10

OPTO-EDU A63.7190 300000x ไมโครสโคปอิเล็กตรอนสแกนมิติสําคัญ 11
A63.7190 ไมโครสโคปอิเล็กตรอนสแกนมิติสําคัญ (CDSEM)
ขนาดของวอเฟอร์ A63.7190-68: 6/8 นิ้ว A63.7190-12: 12 นิ้ว
การแก้ไข 2.5nm (Acc=800V) 1.8nm (Acc-800V)
ความกระชับกําลังเร่ง 0.5-1.6KV 0.3-2.0KV
ความซ้ํา Static & Dynamic ± 1% หรือ 3nm ((3 Sigma) สแตติกและไดนามิก ± 1% หรือ 0.3nm ((3 Sigma)
ปัจจุบันกระแสรังสรร 3 ~ 30pA 3 ~ 40pA
ระยะวัด FOV 0.1 ~ 2.0μm FOV 0.05 ~ 2.0μm
การออกกําลัง > 20 โวฟเฟอร์/ชั่วโมง > 36 โวฟเฟอร์/ชั่วโมง
1 จุด/ชิป 1 จุด/ชิป
20 ชิปส์/วอฟเฟอร์ 20 ชิปส์/วอฟเฟอร์
การขยายขนาด 1Kx ~ 300Kx 1Kx-500Kx
ความแม่นยําของเวที 0.5μm
แหล่งอิเล็กตรอน เครื่องปล่อยสนามความร้อน Schottky


การเปรียบเทียบรูปแบบหลักของ CDSEM ในตลาด
รายละเอียด ฮิตาชิ ฮิตาชิ ฮิตาชิ ออปโต-เอดู ออปโต-เอดู
S8840 S9380 S9380 II A63.7190-68 A63.7190-12
1. ขนาดกระปุก 6 นิ้ว/8 นิ้ว 8 นิ้ว / 12 นิ้ว 8 นิ้ว / 12 นิ้ว 6 นิ้ว/8 นิ้ว 12 นิ้ว
2การแก้ไข 5nm (Acc=800V) 2nm (Acc=800V) 2nm (Acc=800V) 2.5nm (Acc=800V) 1.8nm (Acc=800V)
3. ความกระชับกําลังเร่ง 500-1300V 300-1600V 300-1600V 500-1600V 300-2000V
4การซ้ํา (สแตติกและไดนามิก) ± 1% หรือ 5nm ((3 sigma) ± 1% หรือ 2nm ((3 sigma) ± 1% หรือ 2nm ((3 sigma) ± 1% หรือ 3nm ((3 sigma) ± 1% หรือ 0.3nm ((3 sigma)
5. Ip Range (กระแสของเครื่องสํารวจ) 1-16pA 3-50pA 3-50pA 3-30pA 3-40pA
6ขนาด FOV - 50nm-2um 0.05-2um 0.1-2 ม 0.05-2um
7.ผลิต 26 กระปุก/ชั่วโมง 24 วอฟเฟอร์/ชั่วโมง 24 วอฟเฟอร์/ชั่วโมง > 20 โวฟเฟอร์/ชั่วโมง 36 กระปุก/ชั่วโมง
1 คะแนน/ชิป 1 คะแนน/ชิป 1 คะแนน/ชิป 1 คะแนน/ชิป 1 คะแนน/ชิป
5 ชิป/วาวเฟอร์ ชิป 20 ชิป/วาเฟอร์ ชิป 20 ชิป/วาเฟอร์ ชิป 20 ชิป/วาเฟอร์ ชิป 20 ชิป/วาเฟอร์
