การควบคุมฮาร์ดแวร์ความเร็วสูง
ช่วยให้ผู้ใช้มีความสะดวกสบายในการดำเนินงานอย่างไม่เคยมีมาก่อนการจัดการดิจิทัลอย่างง่ายดายและ เปิดใช้งานการควบคุมที่แม่นยำกว่าส่วนประกอบไฟฟ้าหลายตัวภายในกล้องจุลทรรศน์เช่นเลนส์วัตถุประสงค์ การสลับการโฟกัสการเปลี่ยนเลนส์คอนเดนเซอร์และการเปลี่ยนโมดูลฟลูออเรสเซนต์ |
การถ่ายภาพและจอแสดงผลหลายมิติ
มันสามารถจดจำโหมดการสังเกตที่กำหนดเองและรองรับการใช้งานร่วมกันของ X, Y, Z, λและ T ฟังก์ชั่นการสแกน มาพร้อมกับโหมดการถ่ายภาพที่มีความยืดหยุ่นหลากหลายชนิดรวมถึงการเรืองแสงหลายช่องทาง การถ่ายภาพ, การสแกนแบบไทม์แลปส์, การได้มาหลายตำแหน่ง, ซ้อนแกน Z และการเย็บแบบพาโนรามา ทั้งห้า โหมดสามารถรวมกันได้อย่างอิสระตามความต้องการที่แท้จริงของผู้ใช้ปรับให้เข้ากับความซับซ้อนที่หลากหลายและ สถานการณ์แอปพลิเคชันทดลองที่หลากหลาย |
แพลตฟอร์มกล้องจุลทรรศน์ Confocal Performance Performance A16.1099 นำเสนอโซลูชันการถ่ายภาพที่ทรงพลังและยืดหยุ่นสร้างความแข็งแกร่งและขยายได้สูง รากฐานสำหรับการถ่ายภาพด้วยกล้องจุลทรรศน์ภายในระบบ A64.1099 ด้วยการออกแบบมุมมอง 25 มม. มันให้เงื่อนไขการสังเกตในอุดมคติสำหรับตัวอย่างขนาดใหญ่และการวิจัยการทดลองสูง การบูรณาการเทคนิคด้วยกล้องจุลทรรศน์ต่างๆเช่น Brightfield, Fluorescence, การรบกวนที่แตกต่างกัน ความคมชัดและความคมชัดเฟสผู้ใช้สามารถเลือกการกำหนดค่าเส้นทางแสงแบบเลเยอร์เดี่ยวหรือสองชั้นได้อย่างอิสระ ขึ้นอยู่กับความต้องการการทดลองเฉพาะของพวกเขาเพื่อให้ได้ผลลัพธ์การถ่ายภาพที่ดีที่สุด การปรับโฟกัสแบบปรับตัว ระบบ (AFS) ทำให้มั่นใจได้ว่าการวางตำแหน่งระนาบโฟกัสที่แม่นยำในระหว่างการสังเกตอย่างต่อเนื่องจึงเปิดใช้งาน การบันทึกที่มีเสถียรภาพต่อเนื่องและชัดเจนของพฤติกรรมไดนามิกของเซลล์ |
การควบคุมมอเตอร์ไฟฟ้าความเร็วสูง การดำเนินการและความเร็วในการสลับของวัตถุประสงค์บล็อกตัวกรองระยะ XY และโมดูลการสังเกตได้รับการปรับปรุงอย่างมีนัยสำคัญการสร้างสภาพแวดล้อมการทำงานที่ง่ายดายซึ่งช่วยให้นักวิจัยสามารถมุ่งเน้นไปที่ทุกวัน การสังเกตและการจับภาพ จอยสติ๊กสำหรับการจัดการที่ใช้งานง่ายบนเวทีช่วยให้กล้องจุลทรรศน์กลายเป็นส่วนขยายของดวงตาและมือของคุณทำให้เป็นมิตรกับผู้ใช้และเป็นธรรมชาติในการทำงาน |
ระบบการเพาะเลี้ยงเซลล์ที่มีชีวิต ออกแบบมาโดยเฉพาะสำหรับการถ่ายภาพเซลล์ที่มีชีวิตที่แม่นยำระบบนี้ควบคุมอุณหภูมิแพลตฟอร์มกล้องจุลทรรศน์ได้อย่างแม่นยำเพื่อให้มั่นใจว่าอุณหภูมิคงที่ความชื้นและความเข้มข้นของ CO2 ภายในจานวัฒนธรรมจึงให้สภาพแวดล้อมการเพาะปลูกในอุดมคติสำหรับการทดลองระยะยาว |
![]() |
AFS ทำให้มั่นใจได้ว่าประสิทธิภาพการถ่ายภาพที่มั่นคงและเชื่อถือได้ A16.1099 มีการออกแบบการมุ่งเน้นอิสระลดผลกระทบของเครื่องจักรอื่น ๆ ส่วนประกอบบนแกน z มันมีการออกแบบใหม่ระบบโฟกัสแบบปรับตัว(AFS) ซึ่งอย่างชาญฉลาด กำจัดโฟกัสดริฟท์ ไม่ว่าจะจับคู่กับวัตถุประสงค์ที่กำลังขยายสูงมีรูรับแสงขนาดใหญ่หรือ ใช้ร่วมกับเทคนิคการถ่ายภาพขั้นสูงเช่นความละเอียดสูงมาก confocal หรือ TIRF (ทั้งหมด การสะท้อนแสงภายในฟลูออเรสเซนต์) ระบบจะให้ภาพที่คมชัดและคมชัดอย่างสม่ำเสมอ การออกแบบนี้ช่วยให้มั่นใจได้ ระดับสูงสุดของความมั่นคงในการถ่ายภาพและความแม่นยำในการใช้งานที่หลากหลายในปัจจุบัน กล้องจุลทรรศน์ |
|
เครื่องส่องแสงเรืองแสง LED พลังงานสูง ระบบ LED 4 ช่วยให้แสงไฟ LED สูงสุด 4 ช่องซึ่งให้ความเข้ากันได้สูงกับสีย้อมเรืองแสงที่ใช้กันทั่วไปในตลาด มันมีพลังงานกระตุ้นเข้มข้นและความสว่างสูงตอบสนองความต้องการการถ่ายภาพเรืองแสงของการทดลองตามปกติ ด้วยทันที ความสามารถอายุการใช้งานที่ยาวนานและไม่จำเป็นต้องเปลี่ยนหลอดไฟมันมีประสิทธิภาพสูงกว่าโคมไฟอาร์คปรอทแบบดั้งเดิมในแง่ของการลดการถ่ายภาพและความเป็นพิษต่อแสงทำให้เป็นมิตรกับตัวอย่างเซลล์ที่มีชีวิตโดยเฉพาะ มันเป็นแหล่งกำเนิดแสงกล้องจุลทรรศน์ที่ยั่งยืนประหยัดพลังงานและเป็นมิตรกับสิ่งแวดล้อมเหมาะสำหรับการปฏิบัติในห้องปฏิบัติการคาร์บอนต่ำ |
![]() |
การทำงานแบบอินเทอร์แอคทีฟอัจฉริยะ A16.1099 ได้รวมหน้าจอสัมผัสไว้ในแผงด้านหน้าอย่างสร้างสรรค์ ความสะดวกสบายของอินเทอร์เฟซและความสามารถในการขยายฟังก์ชั่น มันเก็บลูกบิดและปุ่มกล้องจุลทรรศน์แบบดั้งเดิมไว้ ในทั้งสองฝ่ายช่วยให้มั่นใจได้ว่าการควบคุมที่ใช้งานง่ายแม้ในสภาพแวดล้อมในห้องปฏิบัติการมืดช่วยให้นักวิจัยสามารถ มุ่งเน้นไปที่แกนกลางของการทดลองโดยไม่ถูกขัดขวางโดยการปฏิบัติการที่ซับซ้อน การออกแบบนี้ ส่งเสริมประสบการณ์การสังเกตด้วยกล้องจุลทรรศน์ที่มีประสิทธิภาพและไร้รอยต่อ |
A64.1099 ติดตั้งหน้าจอสัมผัสขนาด 5.6 นิ้วที่แผงด้านหน้า การควบคุมส่วนประกอบต่าง ๆ เช่นวัตถุประสงค์, ล้อตัวกรองฟลูออเรสเซนซ์สองชั้น/เลเยอร์เดี่ยว, คอนเดนเซอร์, ความเข้มแสง, ความเร็วระยะทางไฟฟ้า, ความเร็ว Z-Axis ไฟฟ้า, พอร์ตสเปกโตรมิเตอร์โฮสต์, ESC ทางออก, ปุ่ม FN นอกจากนี้ยังให้การแสดงผลเรียลไทม์ของสถานะต่าง ๆ รวมถึงการขยายวัตถุประสงค์ความสว่างการส่องสว่างที่ส่งผ่านความยาวคลื่นฟลูออเรสเซนต์พอร์ตเอาต์พุตตำแหน่ง XYZ และความเร็วในการเคลื่อนไหว |
![]() |
ระบบออปติคัลการสังเกตรูรับแสงขนาดใหญ่ ติดตั้งเลนส์วัตถุประสงค์ขนาดใหญ่ เพิ่มการส่งผ่านแสงอย่างมีนัยสำคัญควบคู่ไปกับก เซ็นเซอร์ CMOS กว้างขวางเปิดใช้งาน Brightfield ได้อย่างง่ายดาย และการถ่ายภาพฟลูออเรสเซนต์ในมุมมองที่กว้างใหญ่ขึ้น ถึง FOV25 มม. มุมมองที่กว้างขึ้นนี้รวบรวมได้มากขึ้น รายละเอียดช่วยให้คุณสำรวจอย่างละเอียด โลกกล้องจุลทรรศน์และสามารถควบคุมได้อย่างสมบูรณ์ ความพยายามในการวิจัยทางวิทยาศาสตร์ |
![]() |
เครื่องส่องแสงเรืองแสงสะท้อนแสงขนาดใหญ่ ออกแบบมาโดยเฉพาะสำหรับมุมมองขนาดใหญ่ (FOV) ของ 25 มม. อุปกรณ์ส่องสว่างการถ่ายภาพเรืองแสงนี้ มีกล่องไฟ LED พลังงานสูงส่งบรอดแบนด์ การส่องสว่างการถ่ายทอดสูงครอบคลุมระดับอัลตราไวโอเลต สเปกตรัม นอกจากนี้ยังเข้ากันได้กับ Apperture ขนาดใหญ่ ตัวกรองฟลูออเรสเซนต์ทำให้มั่นใจได้ว่าอัตราส่วนสัญญาณต่อสัญญาณรบกวนสูง ภาพเรืองแสงสำหรับการสังเกตอย่างละเอียดและแม่นยำ |
![]() |

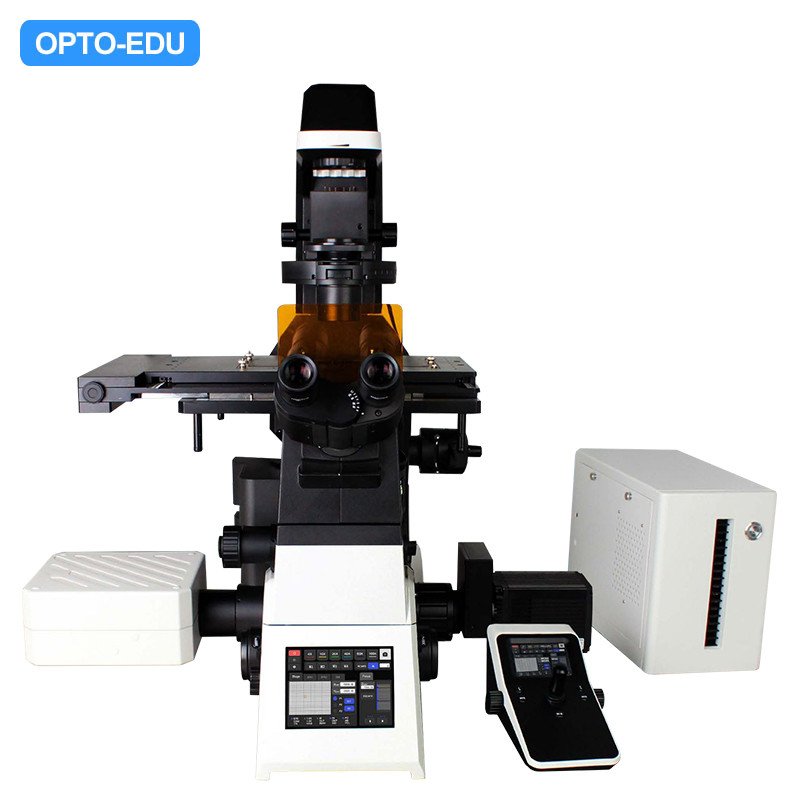

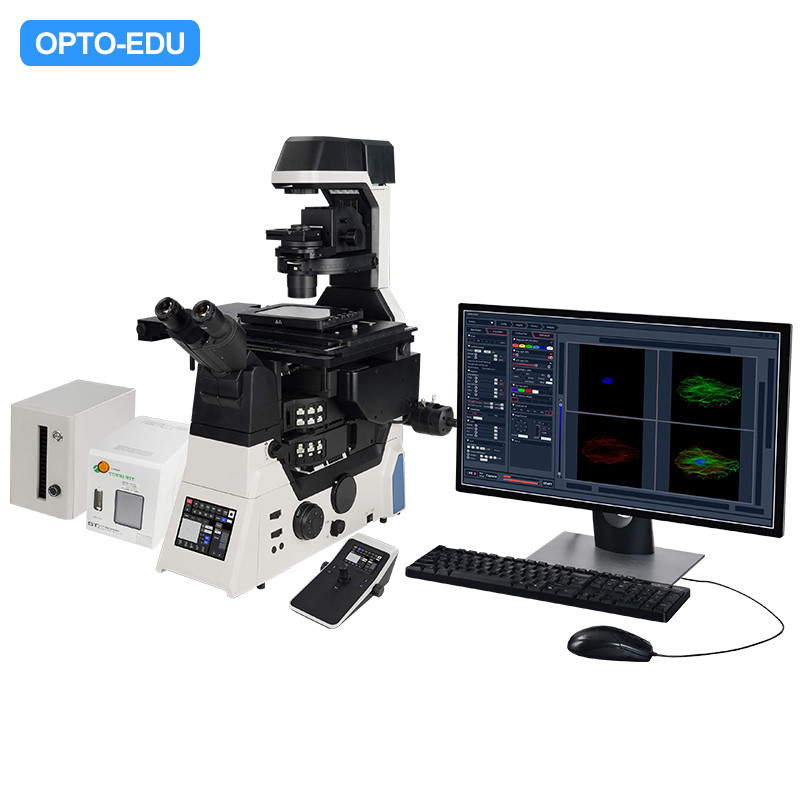

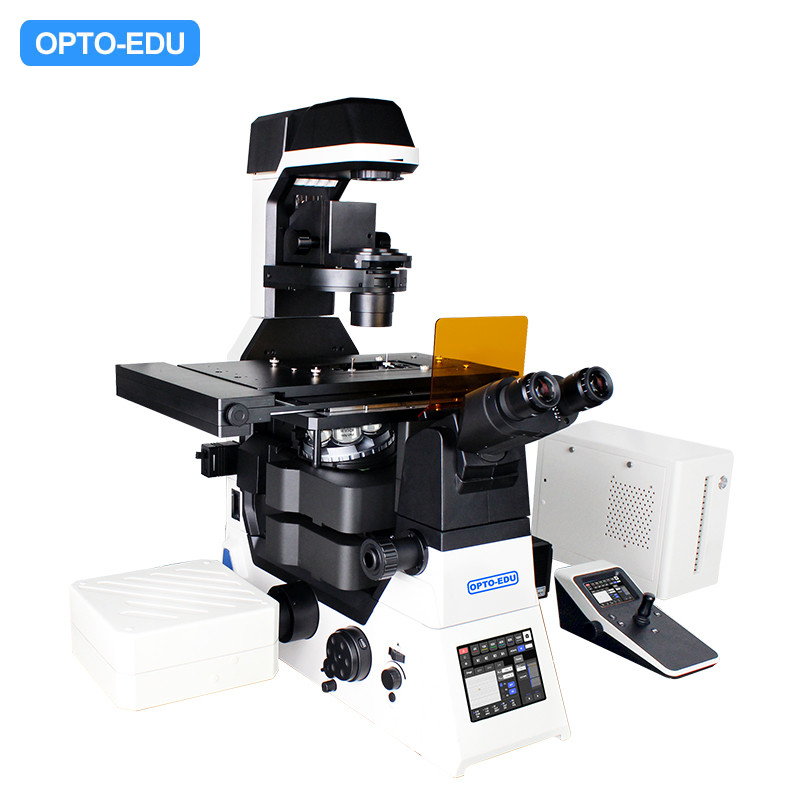

กล้องจุลทรรศน์เลเซอร์คอนโฟคอล A64.1099 | Cata. เลขที่ | ||
กรอบหลัก | กรอบเครื่องยนต์ | ||
—5.7 "หน้าจอสัมผัสแสดงสถานะทั้งหมดควบคุมทุกส่วน | |||
-การควบคุมแกน Z แบบมอเตอร์ | |||
-ความสว่างรหัสปรับ | |||
-ปุ่มสวิตช์กลางแบบแมนนวลรหัสด้วยตนเอง 1x/1.5x | |||
-คู่มือรหัสชาวเบอร์ทรานด์สวิตช์เลนส์ | |||
-ปุ่ม -F1 สำหรับฟังก์ชั่นที่กำหนดเอง | |||
-ปุ่มสวิตช์วัตถุประสงค์ Nosepiece-motorized X2 | |||
-ปุ่มคอนเดนเซอร์ที่มีมอเตอร์ | |||
-ตัวกรองฟลูออเรสเซนต์เครื่องยนต์สวิตช์ล้อ x2 | |||
ตา | ช่องมองภาพ WF10X/22 มม., Diopter ปรับได้ +/- 5 °, eyepoint สูง | A51.1006-1022A | |
ศีรษะ | หัวกล้องสองตาที่ปรับได้ 10-40 °, IPD 47-78 มม., DIA DIA Eightiece Tube 30 มม. | A51.1099-B | |
เวทมนตร์ สวิตช์ | รหัสสวิตช์กำลังขยายระดับกลางด้วยตนเองรหัส 1x/1.5x ทางด้านขวา | ||
สิ่งที่น่าเบื่อหน่าย | เครื่องยนต์ 6 หลุม nosepiece พร้อมสล็อต dic, m25 × 0.75 | A54.1099-M | |
ใช้เครื่องยนต์ 6 หลุม nosepiece พร้อมระบบเปลี่ยนแนวโฟกัสแบบปรับตัว (AFS) | โอ | a54.1099-mafs | |
วัตถุประสงค์ | NIS60 Infinity Plan APO ACHROMATION วัตถุประสงค์ 4X, NA0.16, WD17 มม. | โอ | A52.1099-4 |
NIS60 Infinity Plan APO ACHROMATIC วัตถุประสงค์ 10X, NA0.45, WD4MM | A52.1099-10 | ||
NIS60 Infinity Plan APO ACHROMATION วัตถุประสงค์ 20X, NA0.75, WD1.1mm | A52.1099-20 | ||
NIS60 Infinity Plan APO ACHROMATIC วัตถุประสงค์ 40X, NA0.95, WD019-0.21 มม. | A52.1099-40 | ||
NIS60 Infinity Plan Apo Achromatic Objective610x (น้ำมัน), Na1.42, Wd0.25mm | A52.1099-100 | ||
NIS60 Infinity Plan APO ACHROMATIC OBJECTIVE 100X (น้ำมัน), NA1.45, WD0.13 มม. | โอ | A52.1099-100 | |
NIS60 Infinity Plan APO ACHROMATIC OBJECTIVE 100X (น้ำมัน), NA1.49, WD0.09-0.16 มม., ฝาครอบแก้ว 0.13 ~ 0.19 (23C °), 0.14 ~ 0.20 (37 ° C) | โอ | A52.1099-100A | |
ขั้นตอนการทำงานแบบมอเตอร์, ประเภทตะแกรง, XY เคลื่อนที่ 130x100 มม., ขนาด 445x300 มม., ความเร็วสูงสุด 20 มม./วินาที, การเคลื่อนที่ความแม่นยำ0.1μm, การทำซ้ำ0.5μm | |||
สไลด์ & Petri ที่วางจานสำหรับ DIA 35-65 มม. | |||
4 ~ 1396 หลุมที่ยึดแผ่น | |||
ผู้ถือ 96 หลุมจาน Petri | โอ | A54.1099-96 | |
Holer สำหรับ Olympus 6 หลุม Petri Dish | โอ | A54.1099-6 | |
แพลตฟอร์ม | แพลตฟอร์มการแยกการสั่นสะเทือน 1,000x1000 มม. | โอ | A54.1080 |
การโฟกัส | แกน Z มอเตอร์, ประเภทตะแกรง, ช่วงการเคลื่อนที่ขึ้น 8.5 มม., ลง 1.5 มม., ขั้นตอนนาที 0.02um, การทำซ้ำ 0.1um, 3 ระดับโฟกัส: 2UM/40UM/200UM ต่อวงกลม | ||
ส่งแสง | Kohler Illumination พร้อมไดอะแฟรมฟิลด์/ไอริส, 0 ~ 25 ° Titl Adventable Arm | ||
เบรกออพติคัลไฟฟ้าเสริม | |||
บ้านโคมไฟ 3W S-LED | |||
คอนเดนเซอร์ | เครื่องยนต์ 7 หลุมป้อมปืน Nosepiece, 4 หลุมสำหรับเฟสคอนทราสต์ฮอฟฟ์แมน, ตัวกรอง ND, 3 หลุมสำหรับเกี่ยวกับความผิดปกติ, ตัวกรอง ND, ช่วงขึ้น/ลงช่วง 66 มม. | ||
คอนเดนเซอร์ระยะไกลทำงาน Na = 0.52, WD = 30 มม. | |||
ความคมชัดของเฟส | โมดูลคอนทราสต์เฟส 10x-20x | ||
โมดูลคอนทราสต์เฟส 40x | |||
รหัส Manual Bertrand Lens Switch In/out เส้นทางแสงโฟกัสปรับได้ | |||
dic & polarizing | ชุด DIC รวมถึงตัวแยกด้วยตนเองพร้อมเส้นใยออปติคอล, ดูสนาม 18 มม. พร้อมสไลด์ปริซึม DIC | A5C.1099 | |
10x dic nocaridan prism slide, แทรกใน slot dic nosepiece | |||
20x dic nocaridan prism slide, แทรกใน slot dic nosepiece | |||
สไลด์ปริซึม 40x dic nocaridan แทรกในสล็อต dic nosepiece | |||
60X DIC NOCARIDAN SLIDE | |||
100x dic nocaridan prism slide, แทรกใน slot dic nosepiece | โอ | ||
10x Dic Walker Prism ในคอนเดนเซอร์ป้อมปืน | |||
20x/40x/60x Dic Walker Prism ในคอนเดนเซอร์ป้อมปืน | |||
ปริซึม 100x Dic Walker ในคอนเดนเซอร์ป้อมปืน | โอ | ||
สะท้อนแสง | แหล่งกำเนิดแสง LED ฟลูออเรสเซนต์ EPI, อะแดปเตอร์ไฟเบอร์ออปติคอล, ไดอะแฟรมไอริส, แผ่นแทรกตัวกรอง 2 หลุม | ||
กระฉับกระเฉง | |||
รองรับ 4 LED LED แหล่งกำเนิดแสง: 385, 470, 555, 630 | |||
กล่องควบคุมแหล่งกำเนิดแสง | |||
ป้อมปราการฟลูออเรสเซนต์ | Motrozied 6 หลุมดิสก์ป้อมปืนฟลูออเรสเซนต์ชัตเตอร์เครื่องยนต์พร้อมสายเคเบิล | ||
ตัวกรอง FITC, BP460-495, DM505, BA510-550 | |||
ตัวกรอง TRTC, BP528-553, DM565, BA578-633 | |||
ตัวกรอง DAPI, BP360-390, DM415, BA435-485 | |||
สองชั้นชุดป้อมปืนฟลูออเรสเซนต์รวมถึง | โอ | A5F.1099 | |
ฐาน Zais heighten, เบาะนั่งเพิ่มความสูงของฟลูออเรสเซนต์, ที่นั่งสูงขึ้นเวที | |||
ส่วนกลาง | สำหรับการตรวจจับสถานะการแยกแสง: 100/0, 0/100 | ||
อะแดปเตอร์รูปภาพ | การควบคุมสวิตช์แยกแสงแบบมอเตอร์ทางด้านหน้า 5.7 "หน้าจอสัมผัส: | ||
-คู่หู 100% | |||
-พอร์ตภาพถ่ายซ้าย 100% | |||
-พอร์ตภาพถ่ายขวา 100% | |||
-คู่หู 20% + พอร์ตภาพถ่ายขวา 80% | |||
พอร์ตภาพถ่ายซ้ายพร้อม 1x C-mount ในตัว | A55.1099-L1.0 | ||
0.7x c-mount สำหรับพอร์ตภาพถ่ายซ้าย | โอ | A55.1099-L0.7 | |
0.5x c-mount สำหรับพอร์ตภาพถ่ายซ้าย | โอ | A55.1099-L0.5 | |
1x c-mount สำหรับพอร์ตภาพถ่ายขวา | A55.1099-R1.0 | ||
เลเซอร์ Confocal | พอร์ตคอนโฟคอลด้านซ้ายพร้อมเลนส์ 1x | ||
กระจกสแกน Galvanometer, การปรับรูเข็มแบบมอเตอร์ | |||
4 แหล่งเลเซอร์ด้วย AOTF, Max Laser Power 50MW, | |||
405nm, 488nm, 561nm, 640nm | |||
การตรวจจับ 4 pmt, ชุด captuer, ชุดควบคุม, | |||
อดีต 405,488,561,640 | |||
ช่อง 1 em: 440-470 | |||
ช่อง 2 em: 510-540 | |||
ช่อง 3 EM: 575-605 | |||
ช่อง 4 EM: 679-727 | |||
สแกนหัวสูงสุดพิกเซล 8192x8192 (8k x8k) | |||
โหมดสแกนรองรับการใช้งาน X, Y, Z, λ, T ฟังก์ชั่นการสแกน T | |||
มุมมองของ Confocal: จัตุรัสจารึกใน DIA วงกลม 25 มม. | |||
ความลึกบิตของภาพ: 16bits | |||
คอมพิวเตอร์ | I7-11700/16GB*2 DDR4/1TB SSD/RTX A2000 6G/USB PCIE Card, 4X USB3.0, Windows 10 Professional, 3NBD/460W/CD ไดรเวอร์, 4K Monitor | ||
กล้อง | 1.1 "CMOS, ทำงานกับ 1x C-Mount, FOV 18 มม., 4K, FPS 23.4, สูงสุด FPS 46.3 | ||
กล้องดิจิตอล 24M, 2.7 "CMOS, ทำงานกับ 1.5X C-Mount (M52), ความละเอียดสูง 6K, 15.3fps@20m, Max FPS 114 | โอ | A55.1099-24m | |
จอยสติ๊ก | จอยสติ๊กสำหรับการควบคุมมอเตอร์ XYZ, หน้าจอสัมผัสการแสดงวัตถุประสงค์, ตัวกรองฟลูออร์สเซ็น, ปุ่มลัดที่กำหนดเอง | ||
ชุดเครื่องมือ | ชุดเครื่องมือชุดเต็มสำหรับการติดตั้ง | ||
ฝาปิดฝุ่น | ฝาปิดฝุ่น | ||
สายเคเบิล | สายเคเบิล USB2.0 1.5 ม. สายเคเบิลข้อมูลควบคุมมอเตอร์ | ||
ซอฟต์แวร์ | รองรับการจับภาพและวิดีโอ, กล้องจุลทรรศน์ควบคุม XYZ, สวิตช์วัตถุประสงค์, การจับภาพและวิดีโอ, การเย็บภาพขนาดใหญ่, ความลึกของสนาม (EDF), ไม่รองรับฟังก์ชั่นสแกนสไลด์ |
หลายรูปแบบ | มุมมองที่กว้างเป็นพิเศษความเร็วสูงพิเศษความเร็วสูงเป็นพิเศษ |
> Brightfield, เฟสคอนทราสต์, ฟลูออเรสเซนต์, DIC | > สนามมุมมองสูงถึง66μm x 66μmที่กำลังขยาย 100x |
> กล้องจุลทรรศน์คอนโฟคอลเลเซอร์ | > ความละเอียดด้านข้าง (2D-SIM) ปรับปรุง 2 เท่าโดยมีค่าสูงสุด ความละเอียดที่ทำได้ 86nm; Axial Super-Resolution (3D-SIM) ขั้นสูงถึง 270nm |
> 2D-SIM/3D-SIM/TIRF-SIM | > การถ่ายภาพความละเอียดสูงแบบเรียลไทม์ในอัตราวิดีโอส่ง "สิ่งที่คุณ ดูคือสิ่งที่คุณได้รับ "ประสบการณ์ |
