A59.2213 ใช้เซ็นเซอร์ SONY Exmor CMOS เป็นอุปกรณ์เลือกภาพและใช้ USB3.0 เป็นอินเทอร์เฟซการถ่ายโอนความละเอียดของฮาร์ดแวร์ E3ISPM มีตั้งแต่ 1.5M ถึง 45M และมาพร้อมกับตัวเรือนขนาดกะทัดรัด CNC อะลูมิเนียมอัลลอย
A59.2213 ที่รวมเข้ากับ 12 บิต Ultra-fine Hardware Image Signal Processor Video Pipline (Ultra-fineTM HISPVP) สำหรับ Demosaic, Adjustments, Automatic Exposition, Gain Adjustment, One Push White Balance, Chrominance Adjustment, Saturation Adjustment, Gamma Correction, Luminance Adjustment, การปรับคอนทราสต์ ไบเออร์ และสุดท้ายสร้างข้อมูล RAW สำหรับเอาต์พุต 8/12 บิตสิ่งนี้จะย้ายภาระการประมวลผลที่หนักกว่าจากพีซีไปยัง Ultra-fineTM HISPVP และเร่งความเร็วในการประมวลผลอย่างมาก
A59.2213 มาพร้อมกับซอฟต์แวร์ประมวลผลภาพและภาพขั้นสูง Image Viewให้ Windows/Linux/macOS/Android หลายแพลตฟอร์ม SDK (Native C/C++, C#/VB.NET, Python, Java, DirectShow, Twain ฯลฯ);
A59.2213 สามารถใช้กันอย่างแพร่หลายในสภาพแวดล้อมที่มีแสงจ้าและการจับภาพด้วยกล้องจุลทรรศน์และการวิเคราะห์ด้วยอัตราเฟรมที่สูงขึ้น
● กล้องดิจิตอล USB3.0 SONY Exmor เซ็นเซอร์ CMOS แบบรับแสงด้านหลังความละเอียด 1.5M~45M
● ความไวแสงสูงถึง 2350mV(IMX385), สัญญาณรบกวนต่ำเป็นพิเศษสำหรับภาพเรืองแสง
● ฮาร์ดแวร์สีที่ละเอียดเป็นพิเศษ Color Enginne ช่วยให้ FPS สูงถึง 15 เฟรม @ 20M
● สวิตช์ความลึกแบบเรียลไทม์ 8/12/14/16 บิต, ตัวเรือนขนาดกะทัดรัด CNC อลูมิเนียมอัลลอยด์ในตัว
● ด้วยโปรแกรมดูภาพและซอฟต์แวร์ประมวลผลภาพขั้นสูง รองรับ SDK สำหรับ Win/Linux/Mac/Android
คาตา.เลขที่ | เซนเซอร์และขนาด (มม.) | พิกเซล (มม.) | G ความไว | FPS/ความละเอียด | บินนิ่ง | การรับสัมผัสเชื้อ |
สัญญาณมืด | ||||||
45MPA | 2.315x2.315 | 8.1@8176x5616 | 1x1(3:2) | 0.1ms~15s | ||
30.0@4088x2808 | 2x2(3:2) | |||||
8.1@7408x5556 | 1x1(4:3) | |||||
45M/IMX294(C) | 108mv กับ 1/30s | 33.0@4088x2808 | 2x2(4:3) | |||
1.4" (18.93x13.00) | 0.03mv กับ 1/30s | 10.4@8176x4320 | 1x1(17:9) | |||
34.7@4096x2160 | 2x2(17:9) | |||||
62.5@2048x1080 | 3x3(17:9) | |||||
86.5@1344x720 | 4x4(17:9) | |||||
45MPB | 45M/IMX492(C) | 2.315x2.315 | 108mv กับ 1/30s | 8.1@8176x5616 | 1x1 | 0.1ms~15s |
1.4" (18.93x13.00) | 0.03mv กับ 1/30s | |||||
32MPA | 32M/IMX294(C) | 2.315x2.315 | 108mv กับ 1/30s | 8.1@5600x5600 | 1x1 | 0.1ms~15s |
1.15" (12.96x12.96) | 0.03mv กับ 1/30s | 30.0@2800x2800 | 2x2 | |||
30.0@1400x1400 | 4x4 | |||||
21MPA | 3.3 x3.3 | 17@5280x3954 | 1x1 | 0.1ms~15s | ||
21M/IMX269 (C) | 399mv กับ 1/30s | 17@3952x3952 | 1x1 | |||
4/3 “(17.4x13.0) | 0.1mv กับ 1/30s | 56@2640x1976 | 2x2 | |||
67@1760x1316 | 3x3 | |||||
192@584x438 | 9x9 | |||||
20MPA ร้อน |
20M/IMX183(C) | 2.4 x2.4 | 462mv กับ 1/30s | 15@5440x3648 50@2736x1824 60@1824x1216 | 1x1 | 0.1ms~15s |
1 “(13.06x8.76) | 0.21mv กับ 1/30s | 2x2 | ||||
3x3 | ||||||
20MPC | 20M/IMX183(C) | 2.4 x2.4 | 462mv กับ 1/30s | 20@5440x3648 48@2736x1824 58@1824x1216 | 1x1 | 0.1ms~15s |
1 “(13.06x8.76) | 0.21mv กับ 1/30s | 2x2 | ||||
3x3 | ||||||
18MPA | 18M/SONY พิเศษ(C) | 1.2 x1.2 | 130mv กับ 1/30s | 17@4880x3720 40@2448x1836 50@1728x1296 | 1x1 | 0.1ms~15s |
1/2.2 “(5.86x4.46) | 0.1mv กับ 1/30s | 2x2 | ||||
3x3 | ||||||
15.6MPA | 15.6M/SONY พิเศษ (C) | 3.3 x3.3 | 399mv กับ 1/30s | 17@3952x3952 56@1976x1976 67@1316x1316 | 1x1 | 0.1ms~15s |
1.1 “(13.0x13.0) | 0.1mv กับ 1/30s | 2x2 | ||||
3x3 | ||||||
12.3MPA | 12.3M/IMX304(C, GS) 1.1”(14.13x10.35) | 3.45x3.45 | 1146mv กับ 1/30s | 23.4@4096x3000 46.3@2048x1500 | 1x1 | 0.244ms~15s |
0.1mv กับ 1/30s | 1x1 | |||||
12MPA ร้อน |
12M/IMX226(C) | 1.85x1.85 | 280mv กับ 1/30s | 25@4000x3000 | 1x1 | 0.1ms~15s |
1/1.7"(7.40x5.55) | 0.1mv กับ 1/30s | 50@2048x1080 | 2x2 | |||
12MPB | 12M/IMX577(C) | 1.55x1.55 | 250mv กับ 1/30s | 30@4056x3040 | 1x1 | 0.1ms~5s |
1/2"(6.29x4.71) | 0.25mv กับ 1/30s | 60@2028x1520 | 2x2 | |||
120@1014x760 | 4x4 | |||||
9MPA | 9.0M/IMX305(C,GS) | 3.45x3.45 | 1146mv กับ 1/30s | 34@4096x2160 | 1x1 | 0.1ms~15s |
1“ (14.13x7.45) | 0.15mv กับ 1/30s | 60@2048x1080 | 1x1 | |||
9MPB | 9.0M/IMX533(C) | 3.76x3.76 | 535mv กับ 1/30s | 40@3008x3000 | 1x1 | 0.1ms~15s |
1“ (11.31x11.28) | 0.04mv กับ 1/30s | 123@1488x1500 | 2x2 | |||
186@992x998 | 3x3 | |||||
8.3MPA | 8.3M/IMX274(C) | 1.62x1.62 | 236mv กับ 1/30s | 32@3840x2160 65@1920x1080 | 1x1 | 0.244ms~15s |
1/2.5”(6.22x3.50) | 0.1mv กับ 1/30s | 2x2 | ||||
8.3MPB | 8.3M/IMX334(C) | 2.0x2.0 | 505mv กับ 1/30s | 35@3840x2160 60@1920x1080 | 1x1 | 0.02ms~15s |
1/1.8” (7.68x4.32) | 0.1mv กับ 1/30s | 2x2 | ||||
8.3MPC | 8.3M/IMX485(C) | 2.9x2.9 | 2188mv กับ 1/30s | 45@3840x2160 70@1920x1080 | 1x1 | 0.02ms~15s |
1/1.2” (11.14x6.26) | 0.15mv กับ 1/30s | 2x2 | ||||
8.3MPD | 8.3M/IMX585(C) | 2.9x2.9 | 5970(mV/lx/s) | 45@3840x2160 70@1920x1080 | 1x1 | 0.02ms~15s |
1/1.2” (11.14x6.26) | 0.13mv กับ 1/30s | 2x2 | ||||
8.3MPE | 8.3M/IMX678(C) | 2.0x2.0 | 3541(mV/lx/s) | 45@3840x2160 70@1920x1080 | 1x1 | 0.02ms~15s |
1/1.8” (7.68x4.32) | 0.15mv กับ 1/30s | 2x2 | ||||
8MPA | 8.0M/IMX294© | 4.63 x4.63 | 419mv กับ 1/30s | 30@2808x2808(14บิต) | 1x1 | 0.1ms~15s |
1.15 “(13.00x13.00) | 0.12mv กับ 1/30s | 139@1392x1392 | 2x2 | |||
139@696x696 | 4x4 | |||||
6.3MPA | 6.3M/IMX178(C) | 2.4x2.4 | 425mv กับ 1/30s | 30@3072 x2048 | 1x1 | 0.1ms~15s |
1/1.8” (7.37x4.92) | 0.15mv กับ 1/30s | 38@1536x 1024 | 2x2 | |||
6.3MPB | 6.3M/IMX178(C) | 2.4x2.4 | 425mv กับ 1/30s | 59@3072 x2048 | 1x1 | 0.02ms~15s |
1/1.8” (7.37x4.92) | 0.15mv กับ 1/30s | 59@1536x 1024 | 2x2 | |||
5MPA | 5.0M/IMX264(C,GS) | 3.45x3.45 | 1146mv กับ 1/30s | 35@2448x2048 50@1224x1024 | 1x1 | 0.1ms~15s |
2/3” (8.45x7.07) | 0.15mv กับ 1/30s | 1x1 | ||||
3.1MPA | 3.1M/IMX265(C,GS) | 3.45x3.45 | 1146mv กับ 1/30s | 53@2048x1536 85@1024x768 | 1x1 | 0.1ms~15s |
1/1.8” (7.07x5.30) | 0.15mv กับ 1/30s | 1x1 | ||||
3.1MPB | 3.1M/IMX123(C) | 2.5x2.5 | 600mv กับ 1/30s | 50@2048x1536 50@1920x1080 | 1x1 | 0.1ms~15s |
1/2.8" (5.12x3.84) | 0.15mv กับ 1/30s | 1x1 | ||||
2.1MPA | 2.1M/IMX482(C) | 5.8x5.8 | 8935mv กับ 1/30s | 96@1920x1080 | 1x1 | 14us~15s |
1/1.2” (11.14x6.26) | 0.6mv กับ 1/30s | |||||
2MPA | 2M/IMX385(C) | 3.75x3.75 | 2350mv กับ 1/30s | 125@1920x1080 | 1x1 | 0.1ms~15s |
1/2" (7.2x4.05) | 0.15mv กับ 1/30s | |||||
1.5MPA | 1.5M/IMX273(C,GS) | 3.45x3.45 | 1146mv กับ 1/30s | 164@1440x1080 320@720x540 | 1x1 | 0.1ms~15s |
1/2.9" (4.968x3.726) | 0.15mv กับ 1/30s | 2x2 | ||||
หมายเหตุ: C - Color, M-Monocolor, GS-GS Shutter | ||||||
การกำหนดค่าฮาร์ดแวร์อื่นๆ | ||||||
ช่วงสเปกตรัม | 380-650nm (พร้อมฟิลเตอร์ IR) สำหรับกล้องขาวดำ ใช้ AR | |||||
สมดุลสีขาว | ROI ไวต์บาลานซ์/ การปรับอุณหภูมิสีแบบแมนนวล | |||||
เทคโนโลยีการแสดงผลสี | Ultra Fine Color Engine | |||||
จับภาพ/ควบคุม SDK | Windows/Linux/macOS/Android หลายแพลตฟอร์ม SDK (Native C/C++, C#/VB.NET, Python, Java, DirectShow, Twain ฯลฯ) | |||||
ระบบบันทึก | ภาพนิ่งและภาพยนตร์ | |||||
ระบบทำความเย็น* | เป็นธรรมชาติ | |||||
สภาพแวดล้อมในการทำงาน | ||||||
อุณหภูมิในการทำงาน | -10 °C~ 50 °C | |||||
อุณหภูมิในการจัดเก็บ | -20 °C~ 60 °C | |||||
ความชื้นในการทำงาน | 30~80%RH | |||||
ความชื้นในการจัดเก็บ | 10 ~ 60% RH | |||||
พาวเวอร์ซัพพลาย | DC 5V ผ่านพอร์ต USB ของพีซี | |||||
สภาพแวดล้อมของซอฟต์แวร์ | ||||||
ระบบปฏิบัติการ | รองรับ Microsoft Windows XP / Vista / 7 /8 /10 (32 & 64 บิต) | |||||
OS X (Mac OS X), Linux | ||||||
ความต้องการของพีซี | CPU: เท่ากับ Intel Core2 2.8GHz หรือสูงกว่า | |||||
หน่วยความจำ: 2GB หรือมากกว่า | ||||||
พอร์ต USB: พอร์ต USB2.0 ความเร็วสูง | ||||||
จอแสดงผล: 17" หรือใหญ่กว่า | ||||||
ซีดีรอม | ||||||

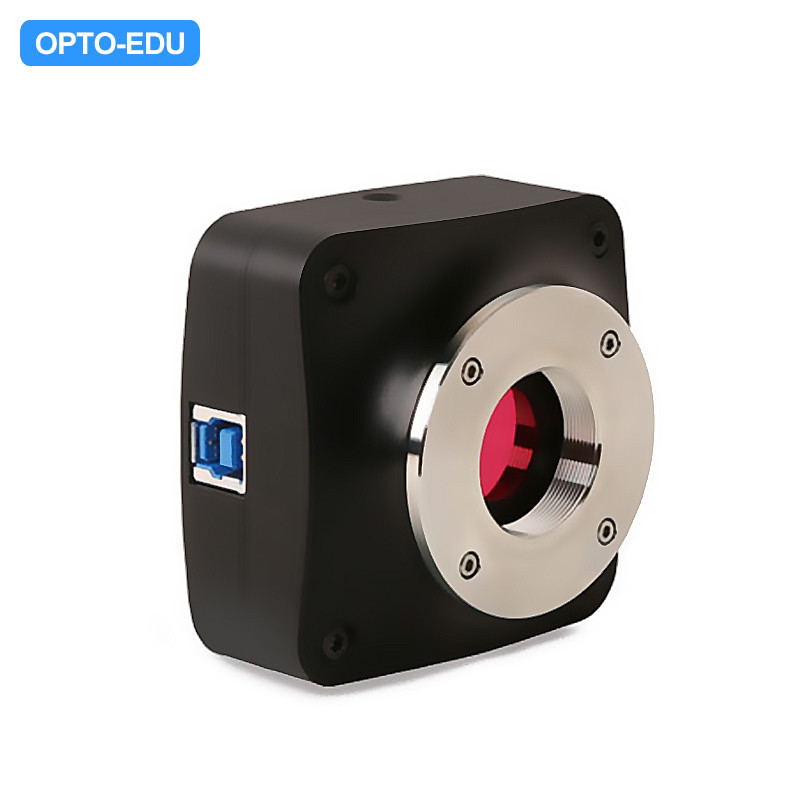

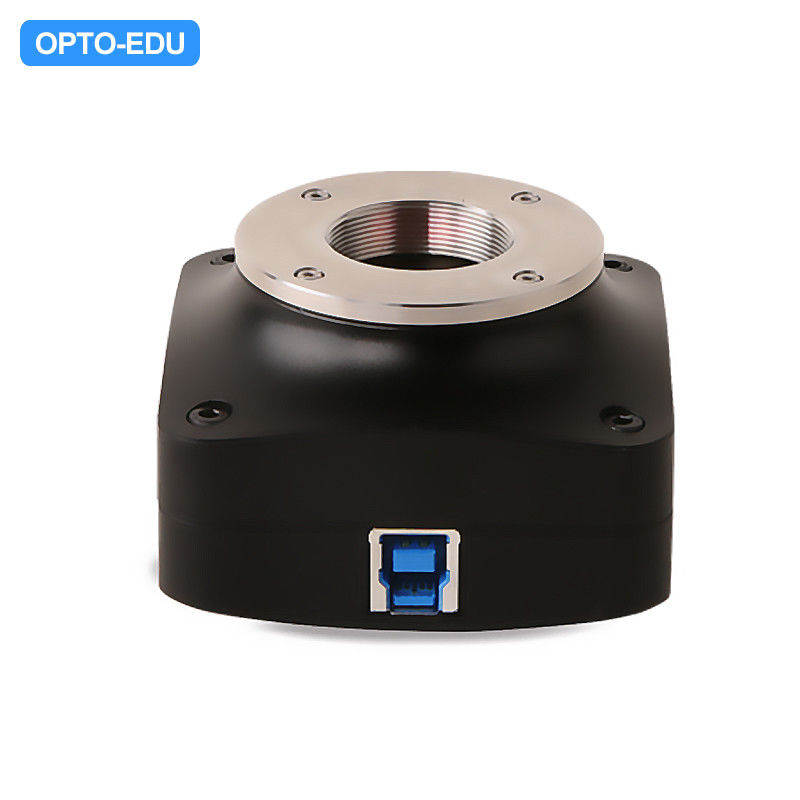

ขนาดของกล้อง A59.2213 Series | ||||||
ตัวเครื่องซีรีส์ A59.2213 ทำจากอลูมิเนียมอัลลอยด์ CNC ช่วยให้มั่นใจได้ถึงงานหนักกล้องได้รับการออกแบบด้วย IR-CUT คุณภาพสูงเพื่อปกป้องเซ็นเซอร์กล้องไม่รวมชิ้นส่วนที่เคลื่อนไหวการออกแบบนี้ช่วยให้มั่นใจได้ถึงโซลูชันที่ทนทานและทนทานพร้อมอายุการใช้งานที่เพิ่มขึ้นเมื่อเทียบกับโซลูชันกล้องอุตสาหกรรมอื่นๆ.. |
รายการบรรจุภัณฑ์ของกล้อง A59.2213 Series | ||||||
ชุดมาตรฐาน | ||||||
อา | arton L:52cm W:32cm H:33cm (20pcs, 12~17Kg/ carton) ไม่แสดงในรูปภาพ | |||||
บี | กล่องของขวัญ L:15cm W:15cm H:10cm (0.5~55Kg/ box) | |||||
ค | กล้องดิจิตอล | |||||
ดี | ความเร็วสูง USB2.0 A ตัวผู้ถึง B ตัวผู้สายเคเบิลเคลือบทอง /2.0m | |||||
อี | ซีดี (ซอฟต์แวร์ไดรเวอร์และยูทิลิตี้ Ø12 ซม.) | |||||
อุปกรณ์เสริม | ||||||
F | อะแดปเตอร์ช่องมองภาพปรับโฟกัส | สำหรับกล้องจุลทรรศน์ | 0.37x, C-Mount ถึง Dia.23.2mm | A55.2202-A37 | ||
0.50x, C-Mount ถึง Dia.23.2mm | A55.2202-A50 | |||||
0.75x, C-Mount ถึง Dia.23.2mm | A55.2202-A75 | |||||
สำหรับกล้องโทรทรรศน์ | 0.37x, C-Mount ถึง Dia.31.75mm | A55.2204-A37 | ||||
0.50x, C-Mount ถึง Dia.31.75mm | A55.2204-A50 | |||||
0.75x, C-Mount ถึง Dia.31.75mm | A55.2204-A75 | |||||
จี | โฟกัสคงที่ อะแดปเตอร์ช่องมองภาพ |
สำหรับกล้องจุลทรรศน์ | 0.37x, C-Mount ถึง Dia.23.2mm | A55.2202-F37 | ||
0.50x, C-Mount ถึง Dia.23.2mm | A55.2202-F50 | |||||
0.75x, C-Mount ถึง Dia.23.2mm | A55.2202-F75 | |||||
สำหรับกล้องโทรทรรศน์ | 0.37x, C-Mount ถึง Dia.31.75mm | A55.2204-F37 | ||||
0.50x, C-Mount ถึง Dia.31.75mm | A55.2204-F50 | |||||
0.75x, C-Mount ถึง Dia.31.75mm | A55.2204-F75 | |||||
ชม | แหวนอะแดปเตอร์ Dia.23.2mm ถึง 30.0mm สำหรับช่องมองภาพกล้องจุลทรรศน์ 30.0mm Tube | A55.2203-30 | ||||
ฉัน | แหวนอะแดปเตอร์ Dia.23.2mm ถึง 30.5mm สำหรับช่องมองภาพกล้องจุลทรรศน์ 30.5mm Tube | A55.2203-30.5 | ||||
เจ | แหวนอะแดปเตอร์ Dia.23.2mm ถึง 31.75mm สำหรับกล้องโทรทรรศน์ 31.75mm Tube | A55.2203-31.75 | ||||
K | การสอบเทียบ ไมโครมิเตอร์เวที |
X=0.01mm/100Div. | ||||
X,Y=0.01mm/100Div | ||||||
X=0.01mm/100Div., 0.10mm/100Div |
