ศีรษะ: Trinocular Head, ปรับแก้สายตาหลอดตาทั้งสองข้าง
สวิตซ์แยกไฟ E100:P0/E0:P100
พร้อมอะแดปเตอร์ช่องมองภาพ + 1.0x C-Mount
ช่องมองภาพ: WF10x/20 มม. ทั้งสองแบบมียางรองตา
เลนส์ซูม: 0.7~4.5x
อัตราส่วนการซูม: 1:6.5
กำลังขยาย: 7x-45x สูงสุด 3.5x-180x พร้อมช่องมองภาพเสริมและเลนส์เสริม
WD: ระยะการทำงาน100มม. พร้อมเลนส์ 1.0x มาตรฐาน
เอฟโอวี: มุมมอง 1~95.2mm
ยืน: ขาตั้งเสาขนาดใหญ่ ขนาด 480x320 มม. เสาสูง 240 มม. เส้นผ่านศูนย์กลาง 32 มม. พร้อมแผ่นยางกันความร้อนแบบอ่อน พื้นที่ทำงาน ซ่อม PCB โทรศัพท์
สวิตซ์แยกไฟ E100:P0/E0:P100
พร้อมอะแดปเตอร์ช่องมองภาพ + 1.0x C-Mount

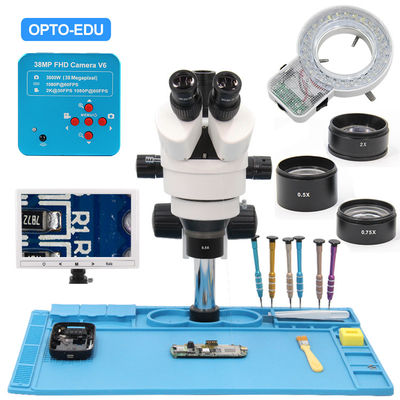

A23.1503 DIY กล้องจุลทรรศน์ซ่อม PCB โทรศัพท์ | ||
ศีรษะ | Trinocular Head, ปรับแก้สายตาหลอดตาทั้งสองข้าง สวิตซ์แยกไฟ E100:P0/E0:P100 พร้อมอะแดปเตอร์ช่องมองภาพ + 1.0x C-Mount |
|
ช่องมองภาพ | WF10x/20 มม. ทั้งสองแบบมียางรองตา | |
เลนส์ซูม | 0.7~4.5x | |
อัตราส่วนการซูม | 1:6.5 | |
กำลังขยาย | 7x-45x สูงสุด 3.5x-180x พร้อมช่องมองภาพเสริมและเลนส์เสริม | |
WD | ระยะการทำงาน100มม. พร้อมเลนส์ 1.0x มาตรฐาน | |
FOV | มุมมอง 1~95.2mm | |
ยืน | ขาตั้งเสาขนาดใหญ่ ขนาด 480x320mm, เสาสูง 240 มม., เส้นผ่านศูนย์กลาง 32 มม., พร้อมแผ่นยางทนความร้อน, พื้นที่ทำงานสำหรับซ่อม PCB โทรศัพท์ | |
อุปกรณ์เสริม | CataNo. | |
ช่องมองภาพ | WF15x/15 มม. จุดสายตาสูง | A51.1520-15 |
WF20x/10 มม. จุดสายตาสูง | A51.1520-20 | |
เลนส์เสริม | 0.5x,WD 177mm | A52.1520-05 |
0.75x,WD 120mm | A52.520-75 | |
2.0x,WD 30mm | A52.1520-20 | |
แหล่งกำเนิดแสง | ไฟ LED 56 ดวงด้านบนปรับความสว่างของแสงได้ | A56.2103-A |
กล้องดิจิตอล | กล้องดิจิตอล HDMI+USB+TF, 38.0M, USB Measure | A59.4231 |
กล้องดิจิตอล LCD ขนาด 7 นิ้ว เอาต์พุต AV | A59.5107 | |
กล้องดิจิตอล LCD 9", เอาต์พุต AV | A59.5109 | |
อะแดปเตอร์ CCD | อะแดปเตอร์ช่องมองภาพ + 0.5x C-Mount | A55.1520-05 |
A23.1503 เอกสารข้อมูลออปติคัลไมโครสโคปแบบซูมสเตอริโอ | ||||||||
วัตถุประสงค์ | มาตรฐาน 1.0x | เสริม 0.5x | เสริม 0.75x | เสริม 2.0x | ||||
ว. ดี. | 100mm | 177mm | 120mm | 30mm | ||||
ช่องมองภาพ | แม็ก | ดูสนาม | แม็ก | ดูสนาม | แม็ก | ดูสนาม | แม็ก | ดูสนาม |
10X/20 มม. | 7.0X | 28.6mm | 3.5X | 57.1mm | 5.25x | 43.8mm | 14X | 14.3mm |
45.0X | 4.4mm | 22.5X | 8.9mm | 45x | 6.5mm | 90X | 2.2mm | |
15X/15mm | 10.5X | 21.1mm | 5.25X | 42.8mm | 7.87x | 31.8mm | 21X | 10.7mm |
67.5X | 3.3mm | 33.75X | 6.7mm | 50.6x | 4.7mm | 135X | 1.7mm | |
20X/10mm | 14.0X | 14.3mm | 7.0X | 28.6mm | 10.5x | 23.9mm | 28X | 7.1mm |
90.0X | 2.2mm | 45.0X | 4.4mm | 67.5x | 3.6mm | 180X | 1.1mm |
